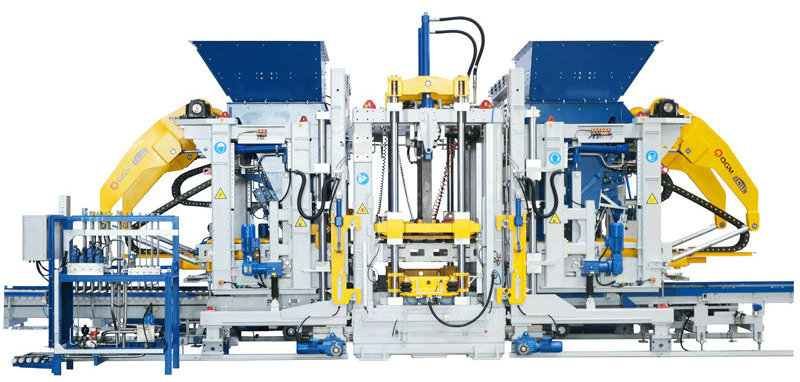

Makinë bllok betoni zn2000c

Zn2000C është një model i vetë-zhvilluar. Karakterizohet nga një shkallë e lartë e inteligjencës dhe automatizimit, dhe përdor përdorimin e plotë të teknologjive të teknologjisë së lartë të teknologjisë së lartë, siç janë dixhitalizimi dhe sistemi i informacionit, i cili përdoret gjerësisht në ndërtimin e qyteteve të reja dhe qyteteve të sfungjerit.

Karakteristikat:

Tabela e dridhjeve të dyfishta, tetë pajisje servo (opsionale) pajisje kryesore

Asambleja modulare për mirëmbajtje më të lehtë llojet më të larmishme të tullave të prodhuara

Kapaciteti më i lartë, Parametrat më të lartë të produktivitetit technik:

Madhësia e paletës 1400x1400/1300mm

Zona e formimit 1320x1350/1250mm

Lartësia e produktit 40-500 mm

Numri i tullave të zbrazëta: 18 blloqe/myk (390x190x190mm)

Tulla standarde: 105 blloqe/myk (240x115x53mm)

Tulla rrugore: 66 blloqe/myk (200x100x60mm)

Madhësia e pajisjeve Përafërsisht. 10,000

Përafërsisht. 4,700

Përafërsisht. 3,400

Sistemi i dridhjeve Forca maksimale e ngacmimit të dridhjeve Tabela: 200/kN

Forca maksimale e ngacmimit të kokës së shtypit: 40/kN

Parametrat elektrikë Fuqia totale (referencë): 231/kW

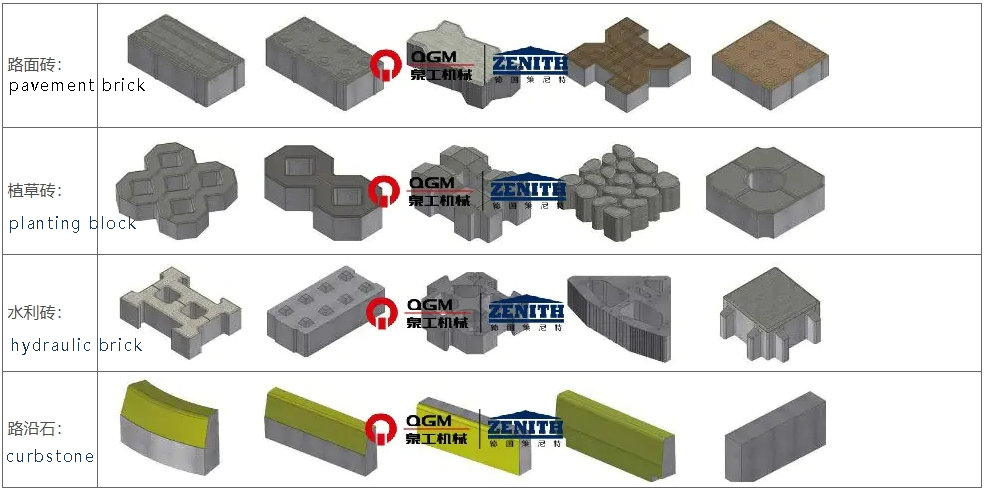

Diagrami skematik i mostrave të tullave të prodhuara nga pajisjet

Avantazhet teknike

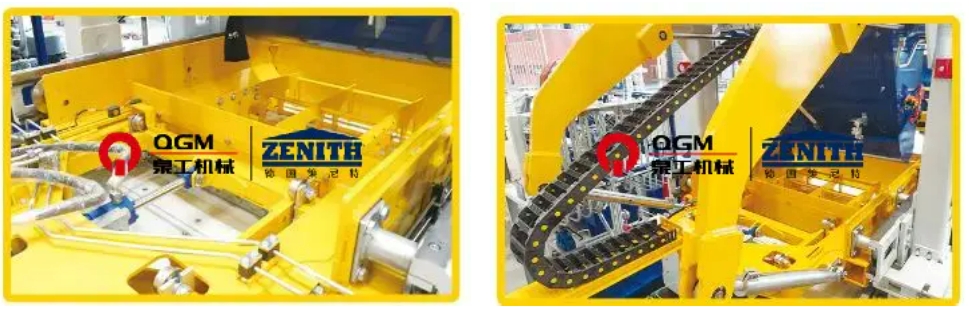

1. Dizajni i kornizës me cilësi të lartë të versionit gjerman

Korniza kryesore e kornizës miraton strukturën e kornizës së salduar me forcë të lartë të projektuar nga teknologjia e patentuar e Zenit, e cila është bashkuar nga çeliku i seksionit special të personalizuar, me dizajn të arsyeshëm, të barabartë dhe të bukur të saldimit, dhe e gjithë korniza i nënshtrohet trajtimit të dridhjeve të plakjes për të siguruar cilësinë e lartë dhe qëndrueshmërinë e lartë të kornizës. Procesi i përparuar i projektimit strukturor e bën të zgjerueshëm MainFrame, dhe funksioni i hapjes dhe mbylljes së mykut anësor, funksioni i nxjerrjes thelbësore (bordi), funksioni i implantimit të bordit të polistirenit, etj mund të shtohet më pas.

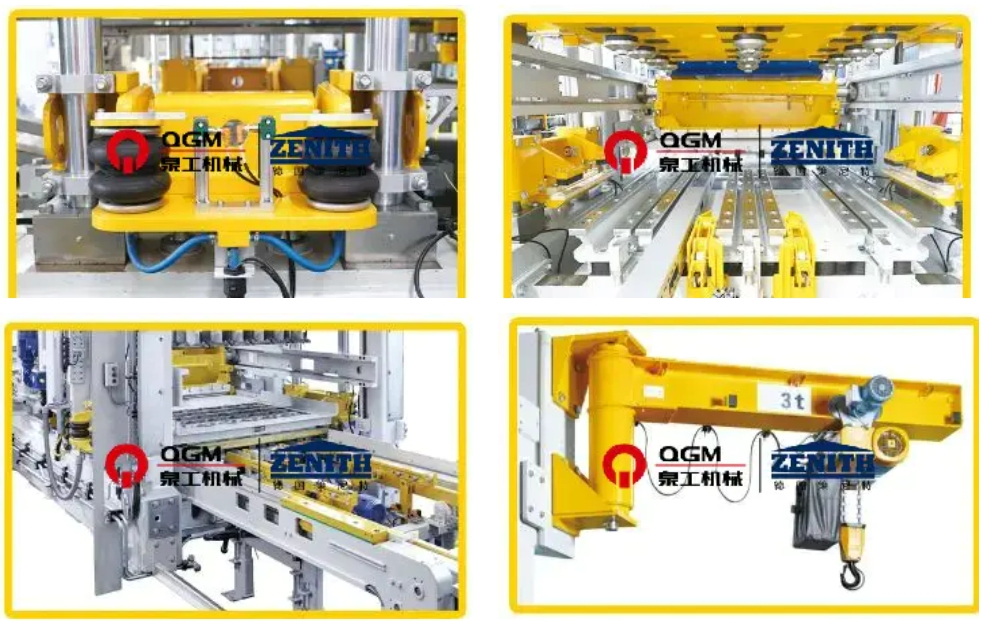

2. Sistemi Automatik i Ndryshimit të Shpejtë të Shpejtë

Kur myku transferohet në pozicionin e pritësit, sistemi i tij i ngritjes realizon ndryshimin automatik të mykut në pajisjen e ndryshimit të shpejtë të mykut. Formë të sipërme dhe të poshtme kapen automatikisht pneumatikisht, i cili është i sigurt, efikas, i thjeshtë për tu operuar dhe i përshtatshëm për tu mirëmbajtur. Kryesisht përfshin:

Pajisja pneumatike e shtrëngimit të mykut: Kryesisht përbëhet nga kllapa myku dhe shufra pneumatike të shtrëngimit nga të dy anët, të cilat ndihmojnë në shtrëngimin dhe rregullimin e mykëve dhe lagështimin kur makina pritëse kryen para-vibrimit dhe dridhjet kryesore, në mënyrë që të arrijnë efektin më të mirë të dridhjeve dhe të zgjasin jetën e shërbimit të mykëve.

Pajisja e mbylljes pneumatike të indenterit: Indenter është fiksuar nga pajisja e shtrëngimit me airbag, i cili lehtë dhe shpejt mund të zëvendësojë indenterin, të shkurtojë kohën e zëvendësimit dhe instalimit të mykut, dhe të sigurojë docking -un e saktë të kornizës së poshtme të mykut dhe indenterit të sipërm.

Pajisja e futjes së mykut elektrik: Pajisja e montimit të mykut përdoret për të instaluar mykët në makinën kryesore dhe për të ushqyer dhe hequr kallëpat nga makina me anë të kllapës elektrike të mykut, i cili mund të aplikohet në shumicën e kallëpeve në treg, dhe kllapa speciale të mykut mund të përdoren për mykët specialë.

Pajisja për ndryshimin e mykut: Instaluar në kornizën e makinës kryesore, përdoret për ngritjen dhe ngarkimin e formave kur ndryshoni kallëpët, të pajisur me ngritës të zinxhirit elektrik dhe pajisje elektrike në këmbë.

3. Sistemet e fabrikimit

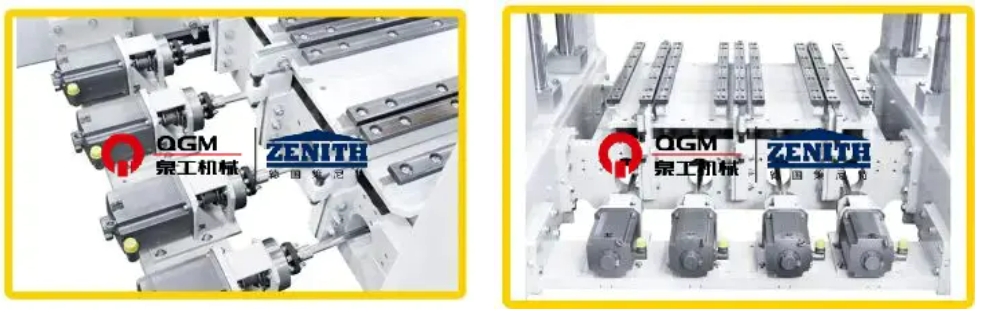

4. Sistemi i dridhjeve servo "ultra-dinamike":

Teknologjia e dridhjeve servo "ultra-dinamike" është një lloj sistemi i dridhjeve me efikasitet të lartë, vetë-adaptues të dridhjeve të krijuar posaçërisht për makinat me tulla; Motori servo mund të bëjë përgjigjen më të shpejtë në kohën më të shkurtër të reagimit, duke realizuar performancën më të lartë të dridhjeve, duke zvogëluar sasinë e çimentos së përdorur dhe shkurtimin e ciklit të prodhimit, duke prodhuar produkte të betonit me kompakte të larta; Sistemi i dridhjeve mund të përshtatet në mënyrë fleksibile me nevojat e produkteve të ndryshme të betonit. Motori servo mund të bëjë përgjigjen më të shpejtë në kohën më të shkurtër të reagimit për të realizuar performancën më të lartë të dridhjes, e cila mund të zvogëlojë sasinë e çimentos, të shkurtojë ciklin e prodhimit dhe të prodhojë produkte shumë kompakte të betonit; Sistemi i dridhjeve mund të përshtatet në mënyrë fleksibile me nevojat e prodhimit të produkteve të ndryshme të betonit.

8 njësi dridhjeje me ekuilibër mekanik të vendosur individualisht nga 8 disqe servo;

8 motorë servo, të montuar individualisht në trarët e izolimit të dridhjeve të jashtme të mbështetjeve të motorit;

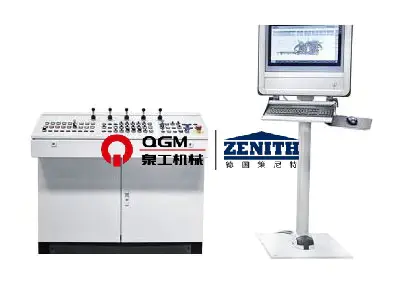

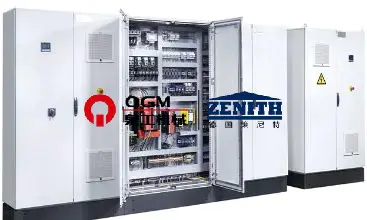

5. Sistemi i saktë i kontrollit të servo

Përmes reagimit të sinjalit, kontrolloni fazën dhe shpejtësinë e dridhjeve, kontrollin e lëvizjes së sinkronizuar, gatishmërinë me shpejtësi të lartë, mund të përfundojnë në një periudhë të shkurtër kohe të dridhjeve dhe eliminimit të dridhjeve, për të ndihmuar në shkurtimin e ciklit të formimit dhe efekt më të mirë të frenimit. Përmes pozicionit dhe shpejtësisë së dyfishtë të mbyllur të mbyllur, kontrolloni forcën e ngacmimit vepron vetëm në drejtimin vertikal, maksimizoni forcën efektive të ngacmimit dhe në të njëjtën kohë shmangni dëmtimin e forcës horizontale të ngacmimit në makinë, zgjasin jetën e shërbimit të pajisjeve dhe të jenë në gjendje të bëni cilësime të ndryshme për kërkesa të ndryshme të produkteve dhe të prodhoni produkte me cilësi të lartë.

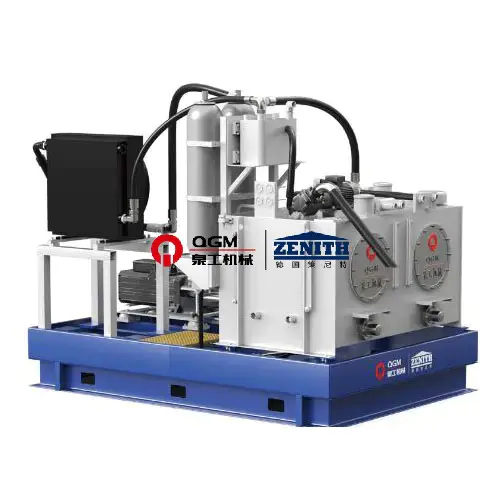

Koka e shtypit, korniza e mykut, makina agregate dhe makina e rrobave kontrollohen nga valvula e drejtimit proporcional me reagime të spoolit, e cila ka kohë të shpejtë të përgjigjes; Mënyra e kontrollit të mbyllur të lakut të sensorit të zhvendosjes/encoder-PLC-cilindrit të drejtimit-proporcional të drejtimit është miratuar, gjë që e bën kontrollin më të saktë, dhe veprimin e cilindrit më të shpejtë dhe më të qëndrueshëm; Stacioni hidraulik miraton pompë të ndryshueshme të pistonit, e cila nuk prodhon vajin e presionit dhe shkarkon pompën kur sistemi hidraulik arrin presionin e caktuar për të zvogëluar konsumin e energjisë; Stacioni hidraulik miraton furnizim ndihmës të naftës së akumulatorit, i cili zvogëlon konsumin e energjisë; dhe stacioni hidraulik miraton furnizim ndihmës të naftës së akumulatorit, i cili zvogëlon konsumin e energjisë dhe zvogëlon konsumin e energjisë. Stacioni hidraulik miraton furnizim ndihmës të naftës Accumulator, i cili mund të përdoret për veprime të shumta në të njëjtën kohë, dhe presioni i sistemit hidraulik është i qëndrueshëm; Sistemi hidraulik ka sensorë presioni, të cilat mund të shfaqen në panelin e operacionit për shikim të lehtë; Sistemi hidraulik ka sensorë të temperaturës, ftohës dhe ngrohje, të cilat mund të kontrollojnë në mënyrë efektive temperaturën e vajit, në mënyrë që vaji hidraulik të ketë një performancë të mirë.

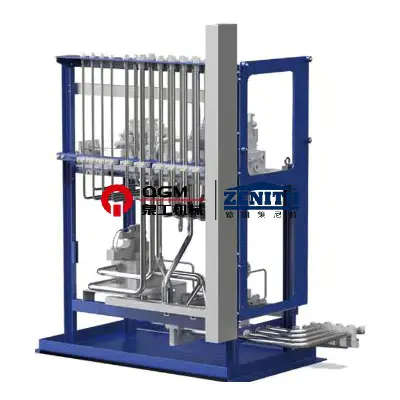

6. Sistemet hidraulike
